一、背景

近年來，在工業物聯網快速發展的背景下，傳統有線串口設備傳輸技術存在的問題日漸凸顯，如布線成本高、擴展性差、設備遷移困難等，許多工業企業開始關注如何將傳統的有線串口通信設備無線化，提高設備的可移動性和擴展性，以更加高效、靈活、低成本的方式實現設備間的數據傳輸。

本文將介紹一種基于XL66的有線串口通信設備無線化傳輸方案。

二、方案設計

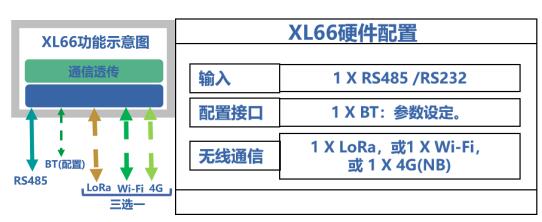

1、 XL66功能概述

XL66串口無線轉換器，是一款作為控制裝置、測控儀表等設備接入無線傳感網絡的節點產品，通過 RS485 或232接口與目標設備連接，讀取其數據并通過無線通信方式傳輸。

功能特點

l 可擴展性強：一臺XL66串口無線轉換器，可通過RS485總線，連接多臺設備；

l 多種通信方式可選：可選LoRa、4G/NB、Wi-Fi無線通信方式，構建與用戶場景適配的通訊網絡；

l 通信參數可設：RS484/232接口波特率、數據位等通信參數可設；

l 參數配置便捷：只需在手機APP通過藍牙連接產品，即可配置、修改參數；

l 微功耗：工作電壓為DC6-24V。

2、詳細方案

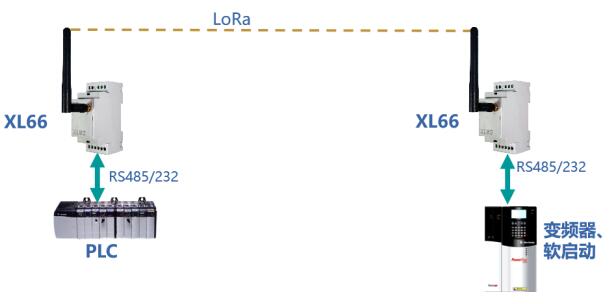

方案一：設備與設備之間實現無線通信

對于任意2臺帶RS485、232通信接口的設備，可分別與一臺XL66通過其RS485、232通信接口連接，其數據通過這2兩臺XL66，以無線通信方式實現數據透傳，從而免去現場繁雜的施工布線。

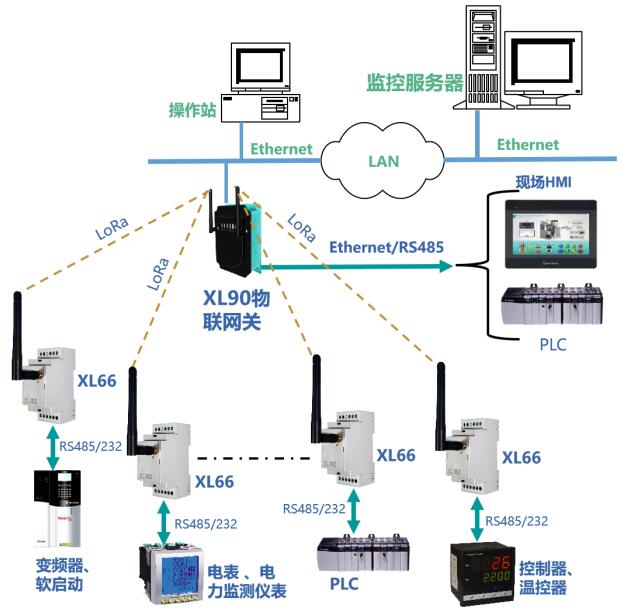

方案二：有線串口設備實現無線聯網

帶RS485或232通信接口的控制器、二次儀表、變送器等設備，通過通信接口與XL66連接，XL66通過LoRa無線通信方式將數據上傳至XL90或XL95物聯網關，網關通過以太網或RS485，上傳數據至監控平臺、PLC、觸摸屏、控制器等設備。從而實現有線串口設備的無線聯網。

三、方案優勢

l 操作簡單：只需將XL66與目標設備通過RS485或232通信接口連接，通過手機藍牙配置參數即可；

l 成本更低：不論是傳統的現場布線還是重新采購無線設備，價格都較為高昂，基于XL66的有線串口通信設備的無線化傳輸方案成本更低。

l 更加靈活：可以根據實際需要，將設備與XL66連接，實現無線傳輸。
