一、方案概述

在企業生產過程中，機器設備的異常運轉會導致生產效率和產品質量下降、停機時間和生產成本增加，甚至引發生產事故，給企業帶來不可估量的經濟損失。

本方案通過XL11系列傳感器和XL97網關終端，實現對設備的電動機（馬達）、減速機等旋轉設備的關鍵參數如溫度、振動進行實時監測，可以幫助管理人員掌握設備運行狀態，及時發現設備的異常情況，以便進行設備維護管理和生產計劃安排，提高生產效率和降低生產成本。

二、應用場景

本方案適用于各類工業場所的機器空壓機、制冷機、水泵、物流設備、抽風機、壓風機、傳動設備等的電動機（馬達）、減速機等旋轉設備健康狀態監控。

三、方案詳細設計

1、硬件部署

l 確定監測目標和參數，根據實際需求，選擇XL97網關終端和相應的XL11系列傳感器；

l 可選擇螺紋或者吸鐵石安裝方式，將傳感器安裝到旋轉、運動機械設備的關鍵部位；

l 根據現場情況，選擇合適的安裝點，安裝XL97網關終端。

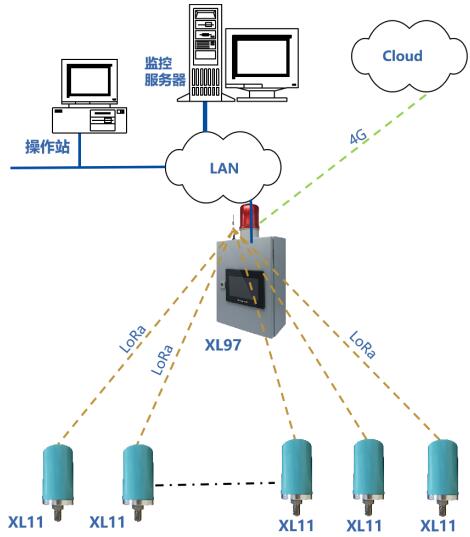

2、系統架構

XL11系列傳感器采集設備運行過程電動機、減速機等零部件的溫度、振動數據，并通過 LoRa 或 LoRaWAN 無線通信方式，接入XL97物聯網關終端，網關通過Ethernet、Wi-Fi、4G接口連接SCADS、DCS或云端監控平臺，支持MQTT、API、SOAP（WEB Service ）、Modbus RTU/TCP協議。

用戶可選信立科技或第三方的軟件平臺。

4、系統功能

實現對設備關鍵部位溫度、振動數據的實時監測和管理；

及時發現設備異常情況，提高設備運行效率和可靠性；

支持?jǐn)?shù)據可視化展示，便于用戶了解設備狀態；

通過設置預警閾值和報警規則，能夠在設備異常狀態發生時及時進行預警和報警，保障生產安全。

5、方案優勢

系統集成度高：傳感器、網關和云端平臺均可由信立科技提供，可保證系統穩定性和兼容性。

部署方便快捷：無需敷線，只需簡單的傳感器安裝和網關部署，即可實現設備數據的遠程監測。

智能預警：通過云端平臺提供的報警系統，實現設備故障的預警和報警功能，以便管理人員及時處理設備故障。

更可靠、更簡單、更經濟：如果選擇高速采集振動信號，分析頻譜的方式檢測設備隱性故障，成本很高。而選擇傳感器采集旋轉設備的溫度、振動數據，分析變化趨勢以判斷設備情況，則更可靠、更簡單、更經濟。

6、核心產品

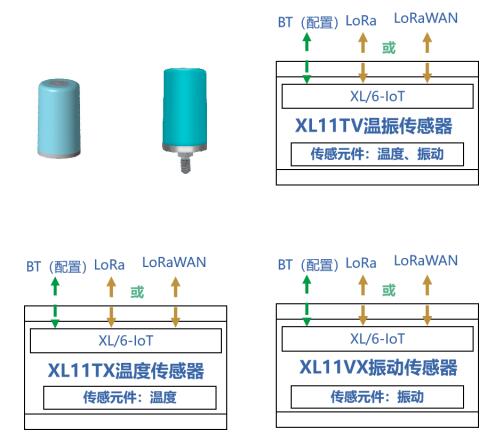

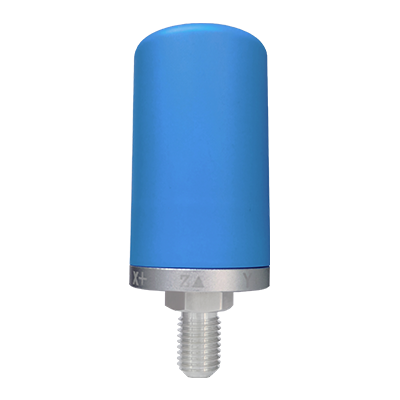

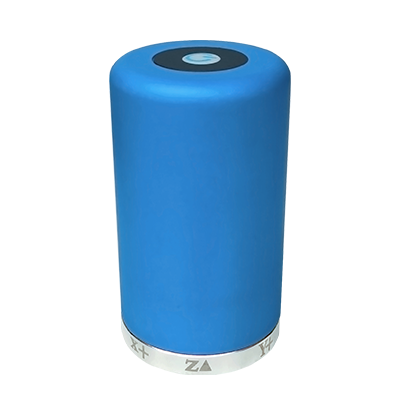

XL11溫度/振動/溫振傳感器

l XL11系列無線溫度、振動、溫振傳感器，多種技術參數配置可選。

l 通信方式選LoRa或LoRaWAN，向全球不同地區用戶供貨。

l 根據現場需要，選獨立的溫度、振動傳感器，或同時監測溫度、振動的溫振傳感器。

l 在手機上通過藍牙連接，配置參數，并可現場查看振動、溫度數據。

l 內置電池供電，常規運行模式下電池使用壽命超過6年。

l 按本安防爆標準設計、生產。

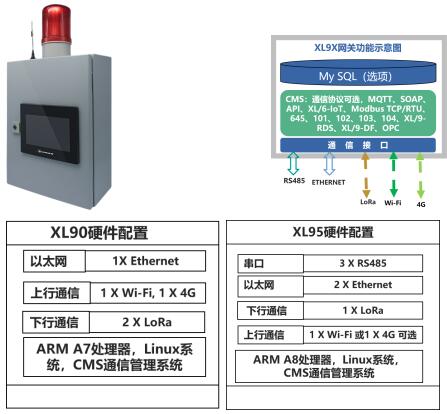

XL97網關終端

XL97網關終端，基于XL9X網關的基礎，增加數據處理、保存、顯示、報警等功能。可配觸摸屏，或HDMI接口的顯示器。配顯示器時，網關安裝在控制箱內，和顯示器分開安裝。

XL9X系列物聯網關基于Linux系統，可移植MYSQL數據庫，可擴展存儲容量，存儲從采集節點讀取的數據。可實現無線數據采集、通信協議轉換，用于多臺不同品牌、型號PLC之間進行無線交換，或有線數據交換。
