一、客戶需求說明:
通過有線方式將現場的S02、N02、HCl、NH3、HF這5種氣體傳感器以及PH傳感器所采集的數據實時傳輸至值班室終端顯示屏，當氣體超限時自動打開變頻器，使風機運行。1.每臺S02、N02、HCl、NH3、HF氣體傳感器需擁有防爆外殼，具備聲光報警功能；有觀察窗實時查看氣體值；
2.顯示屏可實時查看各監測點的氣體值，可設置數據的上限，數據超限時報警并自動打開變頻器，數據存儲不少于30天；
3.數據可接入原有PLC系統。
二、監控系統簡述:
我司廢氣監測系統，選用XL97網關終端。通過采用RS485線的方式將各監測點的數據傳輸至XL80智能主機，智能主機的一個網口通過ETHERNET方式將數據轉發給原有PLC系統；另一網口通過ETHERNET方式將數據上傳至XL97網關終端，網關終端將傳來的數據進行分析處理后，直觀的將各監測點的數據實時顯示出來。
三、技術參數說明:
1.實時數據顯示：采集XL80智能主機的數據，在XL97網關終端上以框及曲線圖的方式實時顯示；
2.歷史數據表格：采集XL80智能終端的數據，在XL97網關終端上以報表形式實時顯示，提供報表保存，打印等等；
3.XL97網關終端可控制變頻器的開閉狀態；
4.XL80智能主機將數據轉發給原有PLC系統。

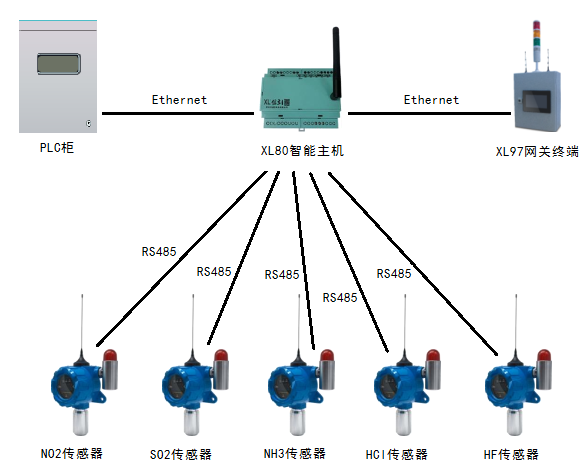

圖1 廢水站監測系統系統圖

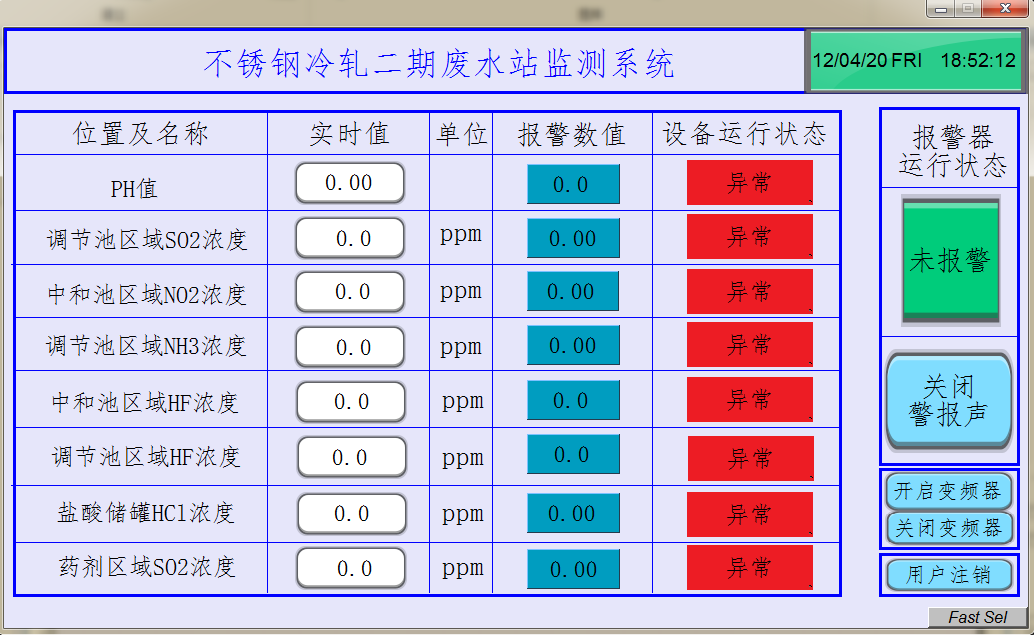

圖2 廢水站監測系統主界面

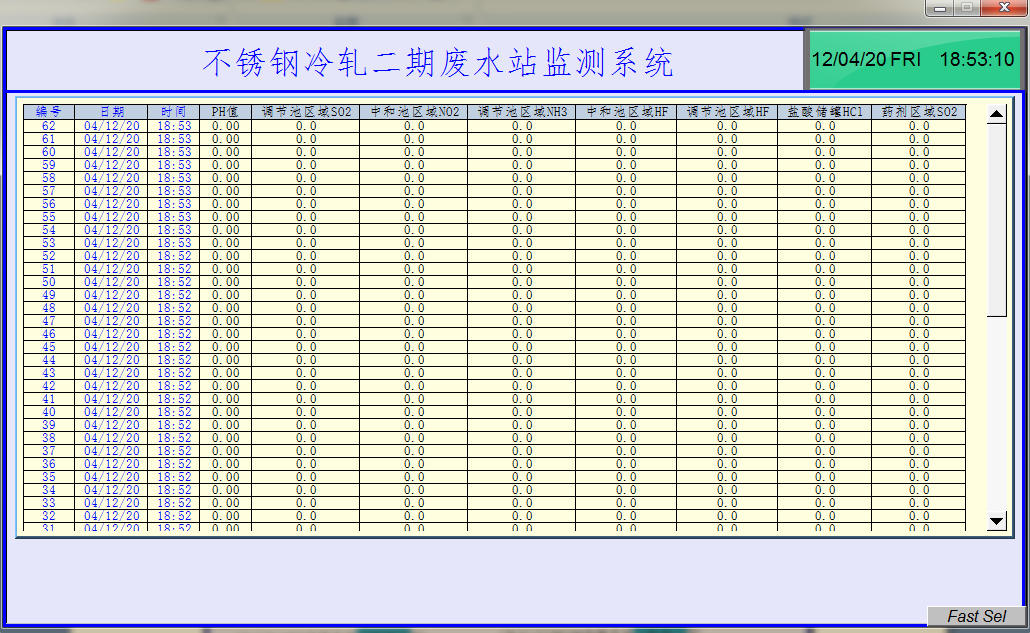

圖3廢水站監測系統報表界面

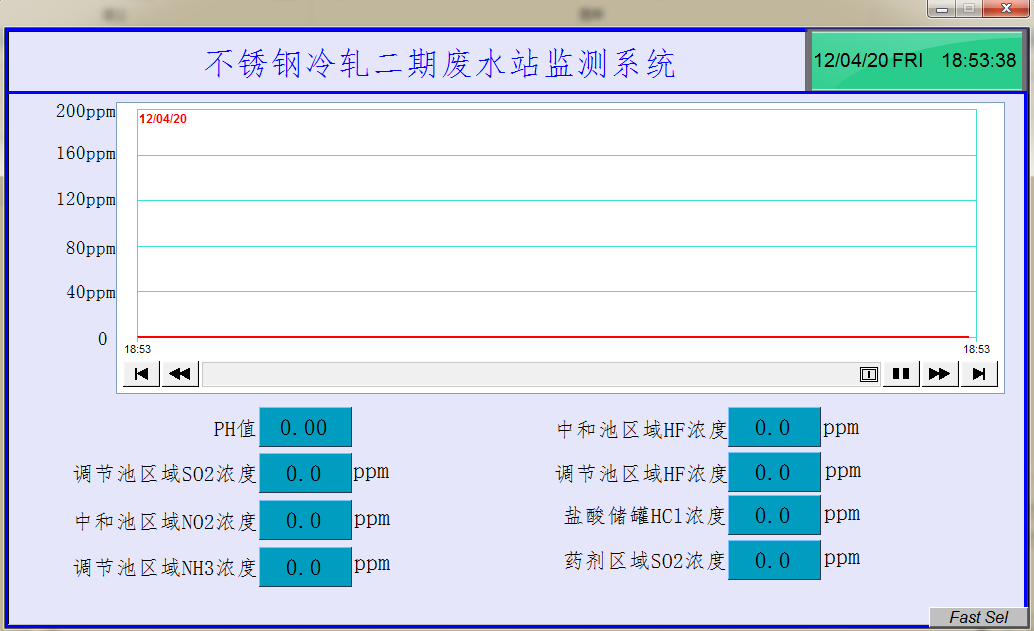

圖4廢水站監測系統曲線圖界面
