方案概述

監測壓縮氣進線管的壓力

監測SMT排氣管的風壓（通過風壓可算出排風管風速）

監測電子產線，每個工位是否正確配帶靜電手環，以及靜電手環是否完好

將所有監測數據，采集到服務器上，集中展示；在各車間看板展示；出現異常時，按設定要求，發出報警信號

生成歷史數據，報表、曲線、趨勢

或將數據，推送至第三方軟件平臺

網絡方案

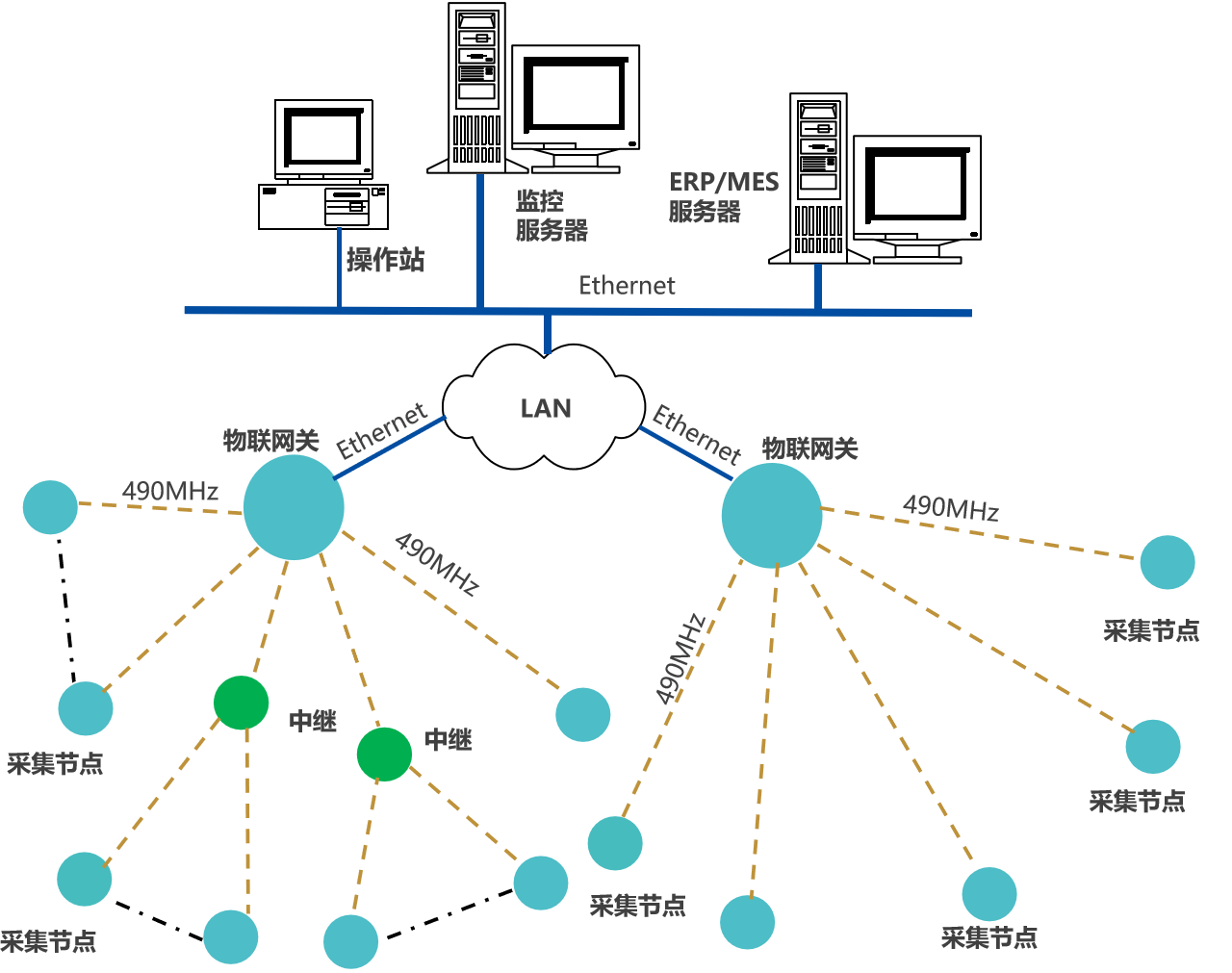

采集節點數據，通過LoRa上傳數據至物聯網關，網關通過Ethernet或Wi-Fi，接入LAN，推送數據至企業生產管控服務器

網絡技術參數：

無線頻段：490MHz（ 430-510MHz ），可提供不同國家地區規定的頻段

應用于跨車間、廠房，節點電池供電的無線傳輸；傳輸距離500m至10Km

可增加中繼，延長傳輸距離；網關可作中繼

應 用：

機臺、機器運行數據

需要跨車間、廠房、樓層的生產運行數據傳輸

平臺及網絡方案

基于XIoT技術的SMT產線運行管控系統，平臺由1套XL.Cloud軟件、1臺監控服務器構成；通信網絡多臺XL90物聯網關，及LAN構成

物聯網關通過無線方式，獲取智能傳感器的數據，通過局域網，將數據推送至監控服務器

物聯網關支持Ethernet/4g/Rs485等通信接口，可將數據推送至多個平臺，可以是公有云或私有云平臺

用戶根據系統規模大小配置1臺或兩臺服務器，以及服務器技術參數

用戶可選第三方生產管控平臺，直接從XL90網關，獲取數據；支持XL/9-RDS Redis數據交換協議，XL/9-DB 數據庫格式協議,支持MS SQL，MY SQL，ORACLE等數據庫；支持物聯網協議MQTT、SOAP，以及工業、電力等等多種通信協議

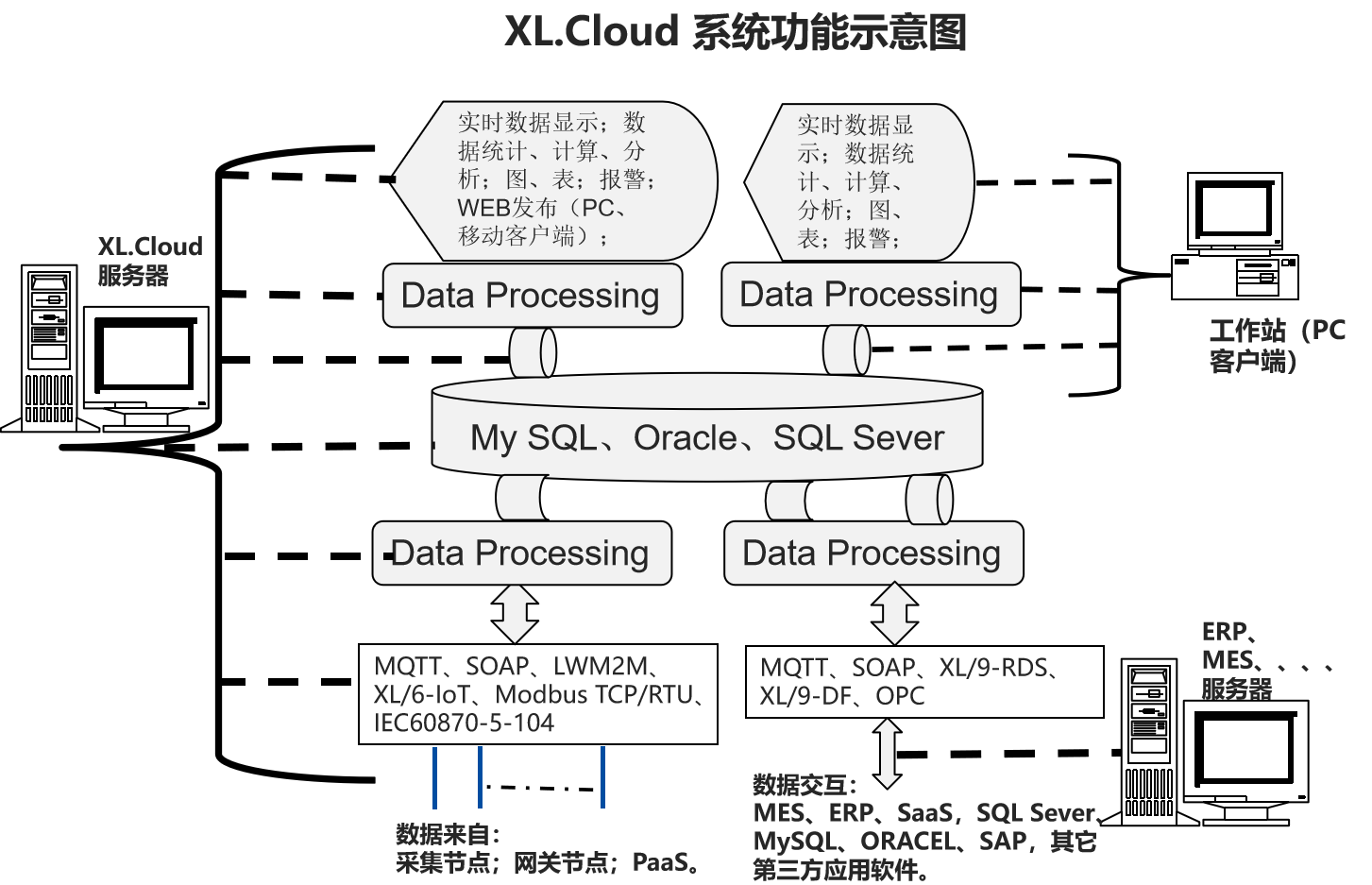

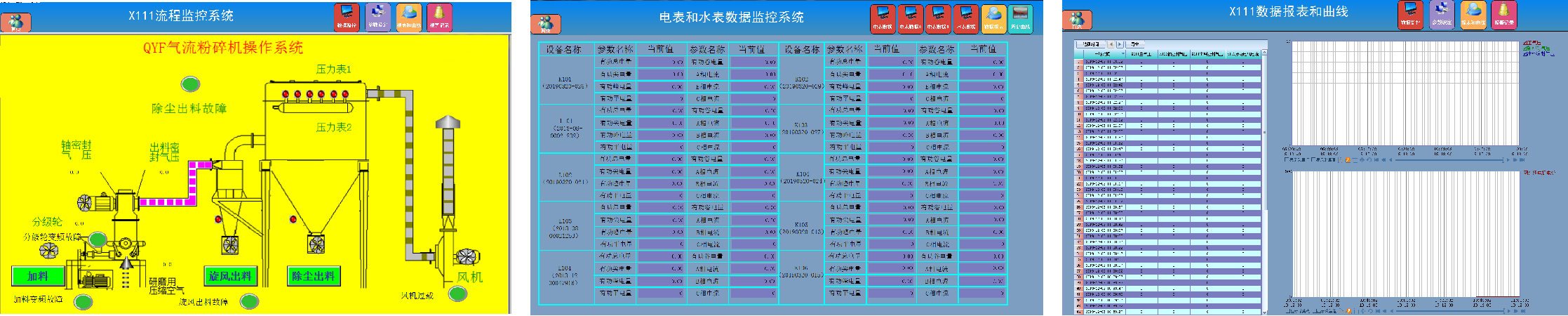

平臺軟件XL.Cloud

企業級的，工業物聯網， SaaS云平臺

XL.Cloud，是為工業企業用戶設計開發，對機器運行管控的平臺軟件，安裝在企業服務器，或第三方云服務器上

中文、英文兩個不同的語言版本可選

支持支持WIN Sever 2008、2012等以上版本操作系統

支持支持MY SQL、SQL Server數據庫

支持Ethernet、NB-IoT、LTE(4G)等通信方式的接入

支持MQTT、LWM2M、SOAP，XL/6-IoT、XL/9-DB、XL/9-RDS，等等通信協議，并可和第三方數據庫，Oracle、SAP等交換數據

支持10萬級采集節點并發

壓縮氣壓力監測

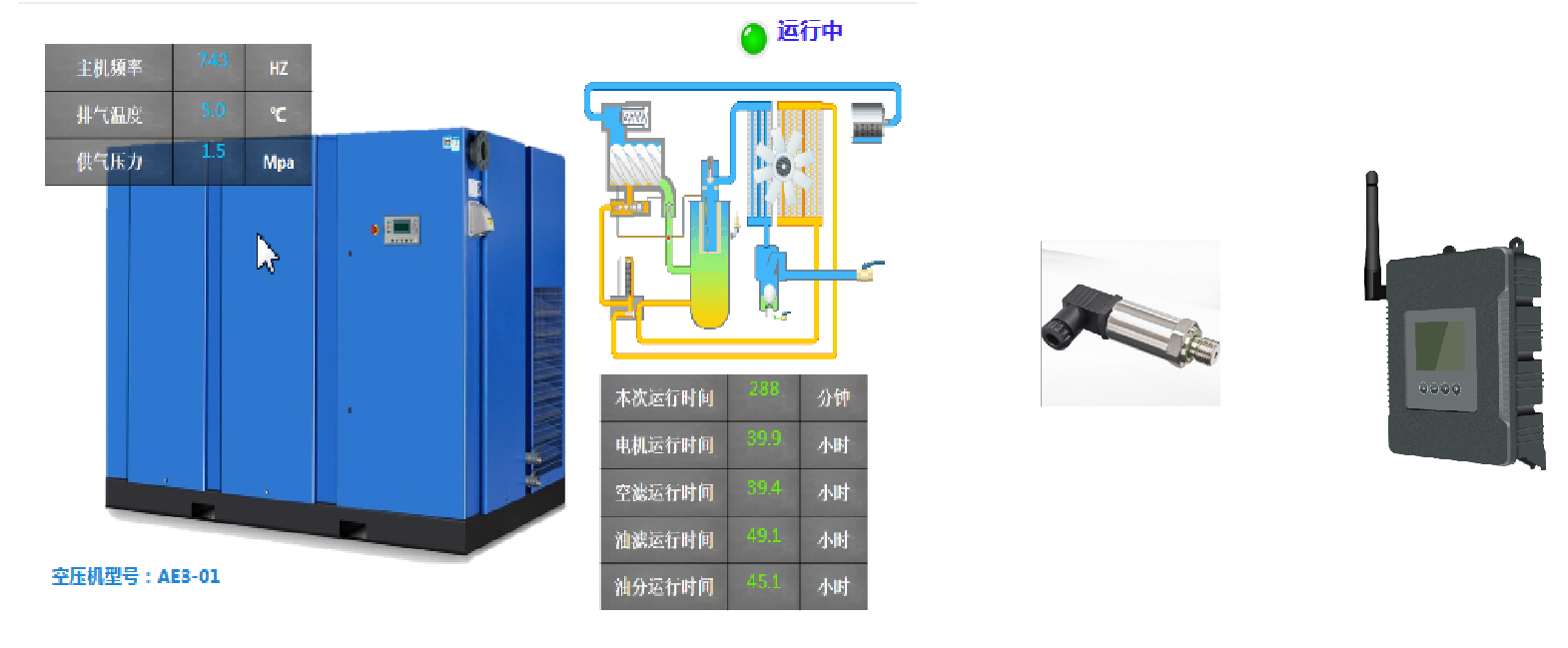

在壓縮氣進氣管，安裝一臺智能壓力傳感器，監測壓縮氣進氣管壓力，通過無線上傳壓力數據

為便于現場安裝、使用，選用分體式的XL51PX分體式智能壓力傳感器，用電池供電。傳感器擰在管上，主機固定在壁或設備上（可用吸鐵安裝方式）

技術參數：433MHz無線傳輸，XL/6-IoT、Modbus RTU協議；壓力量程：0-2MPa，精度0.5級;安裝螺紋：G1/2；IP65防護等級；電池供電：DC3.6V,8AH

壓力參數可按要求提供

SMT排風管風壓監測

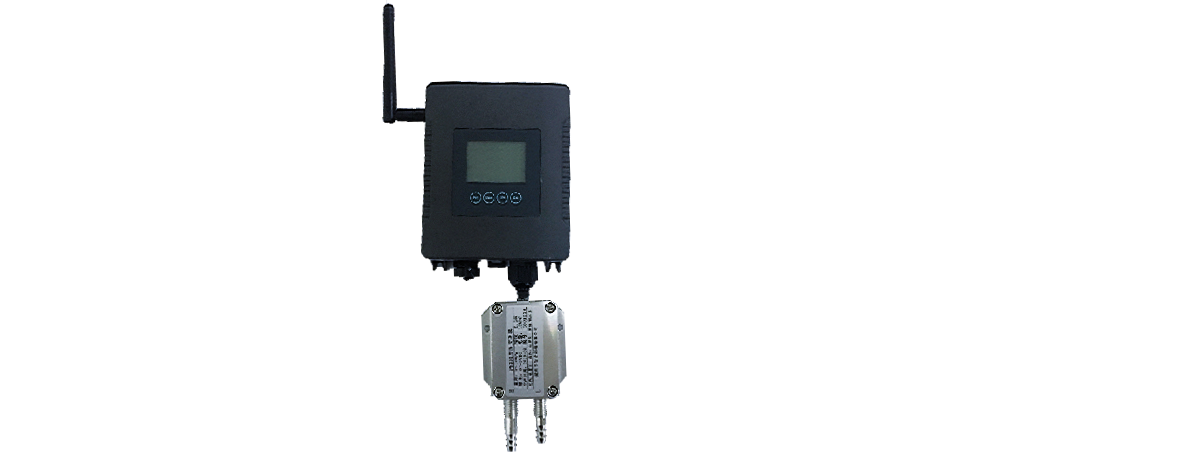

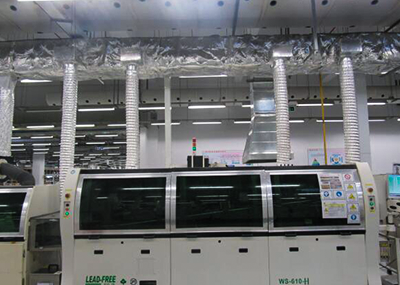

在SMT設備主排氣管，或是支排氣管上，安裝XL51PA智能差傳感器，監測排風管的壓力，并可計算排風管的流速。XL51PA通過無線上傳排風管的壓力數據

為便于現場安裝，XL51PA差壓傳感器可選用電池供電。由于排風管內空氣溫度較高，在安裝點增加一節銅的引管，用于降溫。主機固定在壁或排風管上（可用吸鐵安裝方式）

技術參數：433MHz無線傳輸，XL/6-IoT、Modbus RTU協議；壓力量程：0-600Pa，精度0.5級;IP65防護等級；電池供電：DC3.6V,8AH

壓力以參數可按要求提供

靜電手環監測

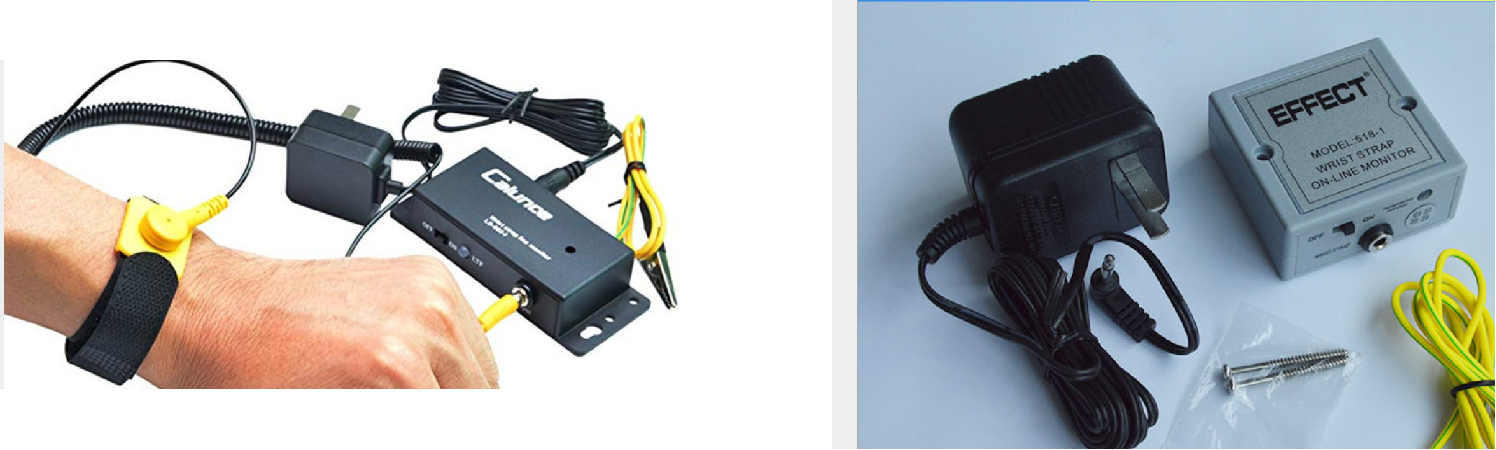

監測電子產線每個工位，操作人員是否正確配帶靜電手環，以及靜電手環是否完好。 靜電消除系統是一個完整的系統，在不影響原系統運行的前提下，增加采集模塊及外殼，在工位報警器上采集，靜電手環的運行狀態信號。原報警器內部PCB等板，重新安裝在新增的外殼內。采集模塊通過無線方式，上傳靜電手環的運行狀態信號

根據用戶已安裝運行的報警器體積大小，選擇一個外觀及尺寸合適的外殼，用于安裝智能采集模塊，及靜電監測報警器

從靜電監測報警器上，引出運行狀態信號

智能采集模塊，通過無線方式上傳靜電監測器的運行狀態

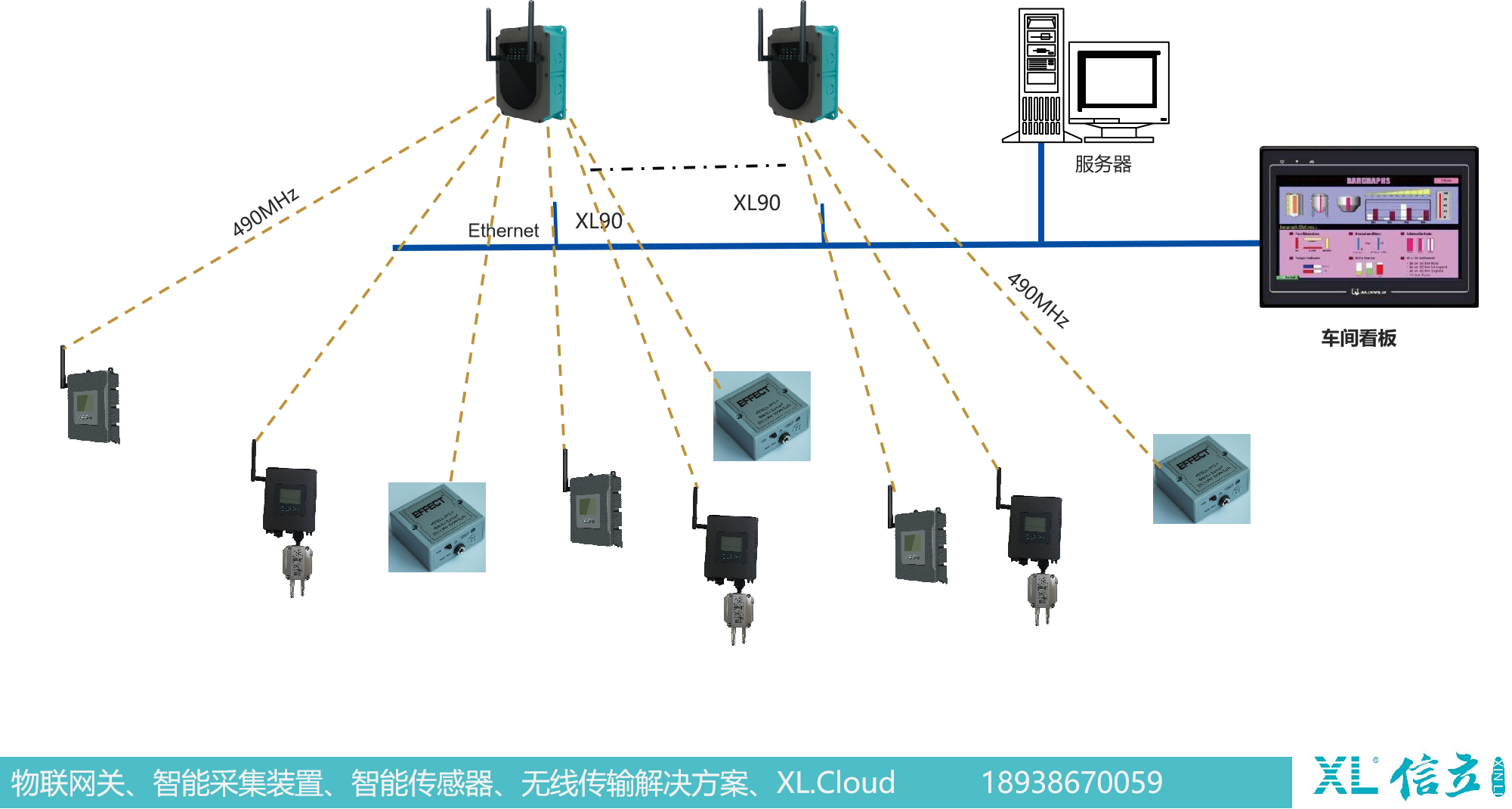

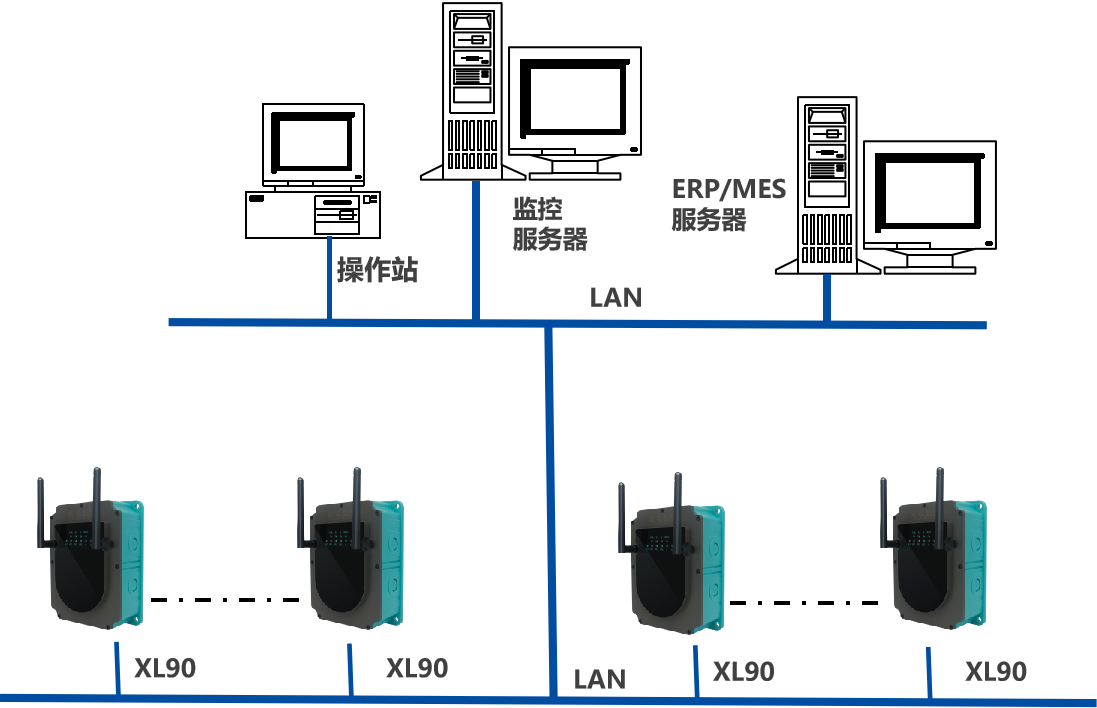

系統配置示意圖

工程案例

項目實施

系統功能需求設計

現場勘測，獲取信號、數據確定；監測點設計、確定；監測數量確定；功能需求溝通

技術細節解決方案溝通、確定；安裝方式溝通、確定

系統技術方案設計、確認

項目施工方案、施工計劃溝通、確定

軟件功能及界面設計，確認

現場安裝、調試，運行；項目驗收

系統運行、維護、檢修、維護
